一、背景與挑戰：蕪湖富鑫鋼鐵余熱鍋爐的水汽監測技改需求

余熱鍋爐項目概況

蕪湖市富鑫鋼鐵有限公司是一家集燒結、煉鐵、煉鋼、軋鋼為一體的民營鋼鐵聯合企業，位于安徽省蕪湖市繁昌區。公司積極響應國家節能減排政策，配套建設了大煙道余熱鍋爐和環冷機余熱鍋爐，用于回收燒結機大煙道廢氣和環冷機中低溫余熱，產生蒸汽并入廠區蒸汽管網或用于發電。兩套余熱鍋爐已連續運行多年，是鋼鐵廠降本增效、降低碳排放的關鍵設備。

技改項目背景

兩套余熱鍋爐原有的水汽取樣及監測系統存在嚴重問題：

1、取樣裝置老化，冷卻效果差，樣水溫度波動大（最高達50℃）

2、無在線化學儀表或儀表因樣水不穩而頻繁報警，鍋爐爐水、蒸汽品質處于“盲管”狀態

3、運行人員只能每天人工取樣2-3次送至化驗室，滯后嚴重

4、曾因爐水磷酸根失控導致余熱鍋爐管束結垢，換熱效率下降，被迫停爐酸洗

公司于2024年啟動余熱鍋爐水汽集中取樣自動化技改項目，目標是對兩臺余熱鍋爐的汽包爐水、飽和蒸汽等關鍵點位實現全自動在線監測。

三大核心痛點

1. 人工取樣安全風險高

余熱鍋爐雖參數低于電站鍋爐，但汽包壓力仍可達1.6-2.5MPa，蒸汽溫度250-350℃。原取樣系統冷卻水流量不穩定，樣水溫度經常超過45℃，取樣人員需開啟高溫排污閥，存在燙傷風險。原系統無任何自動保護功能，完全依賴人工操作。

2. 水質監測滯后，導致結垢和效率下降

爐水磷酸根、pH、硬度等指標變化直接關系余熱鍋爐結垢傾向。原方案以人工取樣送廠區化驗室檢測為主，每班1-2次，從取樣到獲得結果需2-4小時。一旦水質異常，無法及時調整加藥，往往發現時已造成結垢。

3. 多點位取樣管理粗放，無連續數據

兩套余熱鍋爐共計4個取樣點（每臺鍋爐的汽包爐水、飽和蒸汽）。原系統取樣管路分散，冷卻器并聯布置相互干擾；無在線儀表或儀表長期故障，運行人員無法掌握爐水磷酸鹽、pH、電導率的實時變化趨勢。

二、破局方案：科創星光鋼鐵余熱鍋爐水汽集中取樣技改方案

問題根源

原系統取樣預處理能力嚴重不足，無法在兩臺余熱鍋爐負荷波動的工況下，為后端分析儀表提供連續、穩定、低溫的代表性樣水。

三大實施路徑

路徑1：安全升級 —— 兩級降溫 + 自動切斷保護

實施：為每個取樣點配置獨立的“高溫預冷+主冷卻器”兩級降溫模塊，樣水出口溫度穩定控制在25℃±1℃。引入主路切斷樣水閉環保護系統，實時監測冷卻水流量及樣水溫度。

產品：XG098水汽取樣分析裝置在檢測到冷卻水中斷或樣水超溫時，自動關閉高溫進樣閥門，杜絕蒸汽噴濺。

路徑2：全參數在線監測 —— 集成儀表群

實施：以XG098裝置保障每路樣水恒溫、恒壓、恒流（三恒）后，成套配置在線分析儀表。

恒溫：25℃±1℃

恒壓：0.1-0.5MPa

恒流：800-2000ml/min（適配余熱鍋爐低產汽量工況）

產品：包括磷酸根監測儀（爐水）、pH分析儀、電導率表（爐水/蒸汽）、溶解氧分析儀（給水）。所有儀表集中布置在儀表屏內，數據可上傳現有控制系統。

路徑3：運維簡化及可擴展性

實施：全不銹鋼高溫架、高低溫區物理隔離、二級過濾體系（免維護返沖高溫高壓過濾器+儀表精密過濾器）。

產品：有效防止顆粒物堵塞儀表流路，支撐季度檢查而非每周拆洗，大幅降低檢修頻次。

三、成效驗證：技改后數據對比

客戶反饋（蕪湖富鑫鋼鐵設備部負責人）

“科創星光這套XG098系統投用后，余熱鍋爐的水質終于能實時看到了。以前爐水磷酸根全靠猜測，現在在線數據直接傳進操作室，運行人員根據磷酸根、pH值調節加藥泵，再也不用等化驗結果。目前兩臺余熱鍋爐運行平穩，再沒出現過結垢問題。自動切斷保護也讓取樣操作安心多了?！?

—— 蕪湖市富鑫鋼鐵有限公司 設備部負責人

四、行業啟示：鋼鐵余熱鍋爐水汽監測技改的關鍵方向

1. 余熱鍋爐雖小，水汽監督不可缺位

鋼鐵行業余熱鍋爐（燒結大煙道、環冷機、轉爐、軋鋼加熱爐等）承擔著重要的節能任務，但普遍面臨監測手段落后的問題。XG098裝置通過“三恒”預處理解決了樣水不穩的源頭問題，使在線儀表真正發揮作用。

2. 取樣自動化是消除人員接觸高溫介質的有效手段

鋼鐵廠余熱鍋爐取樣點多位于高溫、粉塵環境中，采用自動切斷保護與集中取樣裝置，可以從物理上減少人員接觸機會，比單純依靠操作規程更加可靠。

3. 集成式技改方案對連續生產影響小

XG098及配套儀表采用屏柜式整體設計，現場安裝周期僅需5-7個工作日，可利用余熱鍋爐短期停爐檢修窗口完成改造，對鋼鐵廠連續生產影響極小。

本技改方案同樣適用于燒結余熱、環冷機余熱、轉爐余熱、軋鋼加熱爐等鋼鐵行業各類余熱回收鍋爐的水汽監督系統升級改造。

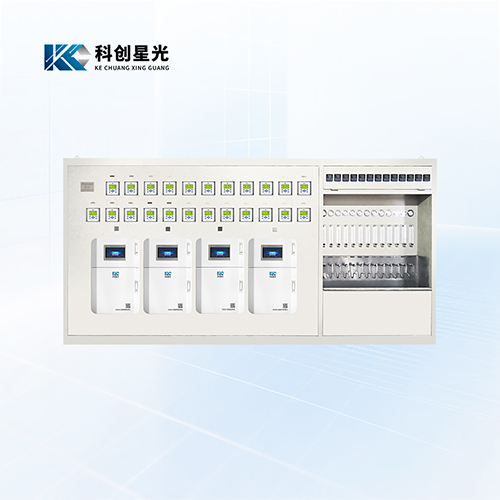

以下介紹科創星光自主研發生產的水汽取樣分析裝置，儀器特點如下介紹：
